تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: RayLaser
إصدار الشهادات: CE
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: خشبي
وقت التسليم: 7-30 يومًا
شروط الدفع: T/T
القدرة على العرض: مجموعات / م
التطبيق: |
قطع بالليزر |
المواد القابلة للتطبيق: |
المعدن |
الحالة: |
جديد |
نوع الليزر: |
ليزر الألياف |
منطقة القطع: |
1500 مم * 3000 مم |
سرعة القطع: |
0 ~ 100 م / دقيقة |
تنسيق الرسوم المدعومة: |
منظمة العفو الدولية ، PLT ، DXF ، BMP ، Dst ، Dwg ، LAS ، DXP |
سمك القطع: |
0~30مم |
باستخدام الحاسب الآلي أم لا: |
نعم.. |
وضع التبريد: |
تبريد المياه |
برنامج التحكم: |
Cypcut |
ماركة مصدر الليزر: |
ماكس رايكوس |
ماركة ليزر هيد: |
Raytools |
ماركة محرك سيرفو: |
ياسكاوا |
ماركة Guiderail: |
هيوين |
العلامة التجارية لنظام التحكم: |
Cypcut |
الوزن (كغ): |
3500 كجم |
النقاط الرئيسية للبيع: |
إنتاجية عالية، صيانة منخفضة |
ماركة العدسات البصرية: |
طول الموجة |
الضمان: |
3 سنوات |
الصناعات المطبقة: |
محلات مواد البناء، مصانع التصنيع، محلات تصليح الآلات، المزارع، أعمال البناء، الطاقة والتعدين، أخرى، |
تقرير اختبار الآلة: |
تم توفيرها |
الفيديو الخروج التفتيش: |
تم توفيرها |
ضمان المكونات الأساسية: |
3 سنوات |
المكونات الأساسية: |
وعاء الضغط، المحرك، التروس، علبة التروس، المحرك، PLC، ليزر أكثر سطوعًا عالي الجودة، تقنية تجميع ذات |
طريقة العملية: |
موجة مستمرة |
التكوين: |
نوع العملاقة |
معالجة المنتجات: |
صفيحة معدنية |
السمة: |
محرك سيرفو قابل للبرمجة |
الأداء: |
أعلى أداء |
السرعة: |
سريع سريع |
الدقة: |
الدقة |
الصيانة: |
منخفض الكلفة |
تقنية التجميع من ذوي الخبرة: |
جودة موثوقة |
خدمة ما بعد البيع من ذوي الخبرة: |
الحل والتدريب المقدم |
التصميم: |
لا تشوه |
التطبيق: |
قطع بالليزر |
المواد القابلة للتطبيق: |
المعدن |
الحالة: |
جديد |
نوع الليزر: |
ليزر الألياف |
منطقة القطع: |
1500 مم * 3000 مم |
سرعة القطع: |
0 ~ 100 م / دقيقة |
تنسيق الرسوم المدعومة: |
منظمة العفو الدولية ، PLT ، DXF ، BMP ، Dst ، Dwg ، LAS ، DXP |
سمك القطع: |
0~30مم |
باستخدام الحاسب الآلي أم لا: |
نعم.. |
وضع التبريد: |
تبريد المياه |
برنامج التحكم: |
Cypcut |
ماركة مصدر الليزر: |
ماكس رايكوس |
ماركة ليزر هيد: |
Raytools |
ماركة محرك سيرفو: |
ياسكاوا |
ماركة Guiderail: |
هيوين |
العلامة التجارية لنظام التحكم: |
Cypcut |
الوزن (كغ): |
3500 كجم |
النقاط الرئيسية للبيع: |
إنتاجية عالية، صيانة منخفضة |
ماركة العدسات البصرية: |
طول الموجة |
الضمان: |
3 سنوات |
الصناعات المطبقة: |
محلات مواد البناء، مصانع التصنيع، محلات تصليح الآلات، المزارع، أعمال البناء، الطاقة والتعدين، أخرى، |
تقرير اختبار الآلة: |
تم توفيرها |
الفيديو الخروج التفتيش: |
تم توفيرها |
ضمان المكونات الأساسية: |
3 سنوات |
المكونات الأساسية: |
وعاء الضغط، المحرك، التروس، علبة التروس، المحرك، PLC، ليزر أكثر سطوعًا عالي الجودة، تقنية تجميع ذات |
طريقة العملية: |
موجة مستمرة |
التكوين: |
نوع العملاقة |
معالجة المنتجات: |
صفيحة معدنية |
السمة: |
محرك سيرفو قابل للبرمجة |
الأداء: |
أعلى أداء |
السرعة: |
سريع سريع |
الدقة: |
الدقة |
الصيانة: |
منخفض الكلفة |
تقنية التجميع من ذوي الخبرة: |
جودة موثوقة |
خدمة ما بعد البيع من ذوي الخبرة: |
الحل والتدريب المقدم |
التصميم: |
لا تشوه |
السيطرة على المعالجة المعدنية ذات الشكل الكبير مع 20kW-60kW دقة قطع الحاجز

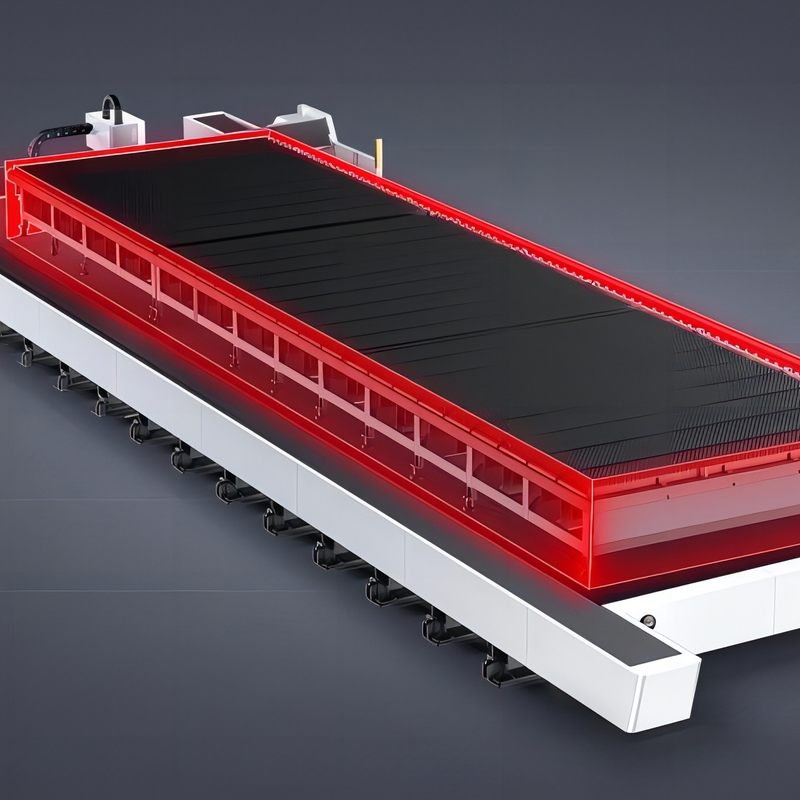

تم تصميمه لصناع محطات السفن، ومصنعي معدات التعدين، ومصنعي الصلب الهيكلي في جميع أنحاء جنوب شرق آسيا والمملكة العربية السعودية، وتقدم سلسلة Raylaser Gantry Pro قوة وحجم لا مثيل لهما.مع ليزر الألياف عالية الطاقة (20kW-60kW) وقطع منحني متكامل (0 ′′ 45 °)، هذا النظام الصناعي البوابة معالجة الأوراق تصل إلى 6m × 20m، معالجة الفولاذ الكربوني (40mm +) ، المقاوم للصدأ (30mm +) ، والألومنيوم (25mm +) في سرعات الإنتاج.
قوة المقياس
مصدر ليزر 60 كيلوواط ماكس: يقطع فولاذ الكربون 40 ملم في 1.5m / min
نظام خدمة مزدوج القيادة: 150m / min الحركة السريعة (2G التسارع)
20 طن من السعة: معالجة مجموعات الصفائح الكاملة دون فك الملفات
القطع المتقدم للخيوط
رأس الحبل ثلاثي الأبعاد: يضبط تلقائيًا 45 درجة للحواف الجاهزة لللحام
± 0.1° زاوية تحمل على الصلب 30 ملم
برنامج كام مع التعشيش التلقائي
صمود الصحراء والمناطق الاستوائية
البصريات المغلقة IP65 (العواصف الرملية السعودية)
الخزانات الكهربائية التي تسيطر على الرطوبة (مناخات الرياح الموسمية البحرية)
سخان S&G 40HP للعمل في 45 درجة مئوية
تكامل المصنع الذكي
مراقبة إنتاج إنترنت الأشياء: تتبع OEE في الوقت الحقيقي عبر RayCloud
أجهزة تغيير الفوهات الآلية وأجهزة استشعار الارتفاع
متوافق مع أنظمة ناقلات FMS
التصميم بدون وقت انقطاع
نظام السكك الحديدية النموذجي للصيانة السريعة
البوابة المواءمة بالليزر مع تعويض حراري 0.03mm/m
| النموذج | منطقة القطع | طاقة الليزر | السماكة القصوى | قدرة الحاجز | القوة |
|---|---|---|---|---|---|
| GP-6020 | 6m × 2m | 20-30 كيلوواط | 35mm (CS) | 0°45° | 380 فولت/100 أ |
| GP-8025 | 8m × 2.5m | 30~40كيلوواط | 40mm (CS) | 0°45° | 380 فولت / 150A |
| GP-1220 | 12m × 2m | 4050كيلوواط | 45mm (CS) | 0°45° | 480 فولت / 200A |
| GP-2060 | 20م × 6م | 5060كيلوواط | 50 ملم (CS) | 0°45° | 480 فولت/400 أ (ثلاث مراحل) |
CS=فولاذ الكربون • القياسية: Precitec HD رأس منحني • وحدة تحكم RayOS Pro
مقاومة الرياح الموسمية / الغبار: مكونات IP65 تتحمل رمال جدة ورطوبة بانكوك
توفير الطاقة: استهلاك الطاقة 2.5kW / ساعة عند 40kW مقابل 6kW / ساعة البلازما
الحد من النفايات: أوراق عش 8x12m مع استخدام مادة 94٪
الامتثال: شهادات السلامة CE و GCC و ASEAN
الدعم المحلي: فنيون في سنغافورة والرياض وكوالالمبور
|
|
|
|
|
|
||||
|
منطقة القطع
|
تخصيص وفقا لوفرة ورشة العمل وملء الإنتاجية المطلوبة.
|
|
|
|
||||
|
مصدر الليزر
|
ماكس / رايكوس / IPG / بوسي / BWT
|
|
|
|
||||
|
طاقة الليزر
|
6000W ~ 50KW متاحة
|
|
|
|
||||
|
السرعة القصوى
|
1.5G~4G اختياري
|
|
|
|
||||
|
سرعة القطع
|
80m/min~180m/min
|
|
|
|
||||
|
دقة الموقع
|
≤0.03ملم
|
|
|
|
||||
|
إعادة وضع الدقة
|
≤0.03ملم
|
|
|
|
||||
س: هل يمكن أن يقطع الشفرات على المقاوم للصدأ 30 ملم لأوعية الضغط؟
الجواب: نعم! نموذجنا من 50 كيلوواط يحقق دقة ± 0.1 درجة على 30 ملم SS عند 0.8m / min.
س: كيفية التعامل مع أوراق 20 متر في مساحات محدودة؟
ج: نحن نقدم أنظمة السكك الحديدية المقطوعة
س: ما هو التبريد اللازم لليزر بقدرة 60 كيلوواط في المملكة العربية السعودية؟
ج: المبردات المتكاملة 40HP تحافظ على 22 درجة مئوية من المبرد في ورش 50 درجة مئوية.
س: هل تدريب المشغل مدرج؟
ج: تدريب مجاني لمدة 5 أيام في الموقع + كتيبات متعددة اللغات (العربية / المالية / التايلاندية).
س: كيف تحسن قطع الشواية الإنتاجية؟
أ: القضاء على الطحن الثانوي:
التقليدية: طحن 45 دقيقة لكل مفصل
غانتري برو: شفرات متكاملة في مرور واحد
*"شركة Raylaser GP-2060 (60kW) في حوض بناء السفن في باتام تقطع ألواح هيكل 40 ملم في 8 دقائق أسرع بنسبة 70٪ من البلازما. تم تحقيق عائد الاستثمار في 11 شهرًا".*
مدير الإنتاج، PT Maritime Solutions إندونيسيا
