تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: RayLaser
إصدار الشهادات: CE
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: خشبي
وقت التسليم: 7-30 يومًا
شروط الدفع: T/T
القدرة على العرض: مجموعات / م
التطبيق: |
قطع بالليزر |
المواد القابلة للتطبيق: |
المعدن |
الحالة: |
جديد |
نوع الليزر: |
ليزر الألياف |
منطقة القطع: |
1500 مم * 3000 مم |
سرعة القطع: |
0 ~ 100 م / دقيقة |
تنسيق الرسوم المدعومة: |
منظمة العفو الدولية ، PLT ، DXF ، BMP ، Dst ، Dwg ، LAS ، DXP |
سمك القطع: |
0~30مم |
باستخدام الحاسب الآلي أم لا: |
نعم.. |
وضع التبريد: |
تبريد المياه |
برنامج التحكم: |
Cypcut |
ماركة مصدر الليزر: |
ماكس رايكوس |
ماركة ليزر هيد: |
Raytools |
ماركة محرك سيرفو: |
ياسكاوا |
ماركة Guiderail: |
هيوين |
العلامة التجارية لنظام التحكم: |
Cypcut |
الوزن (كغ): |
3500 كجم |
النقاط الرئيسية للبيع: |
إنتاجية عالية، صيانة منخفضة |
ماركة العدسات البصرية: |
طول الموجة |
الضمان: |
3 سنوات |
الصناعات المطبقة: |
محلات مواد البناء، مصانع التصنيع، محلات تصليح الآلات، المزارع، أعمال البناء، الطاقة والتعدين، أخرى، |
تقرير اختبار الآلة: |
تم توفيرها |
الفيديو الخروج التفتيش: |
تم توفيرها |
ضمان المكونات الأساسية: |
3 سنوات |
المكونات الأساسية: |
وعاء الضغط، المحرك، التروس، علبة التروس، المحرك، PLC، ليزر أكثر سطوعًا عالي الجودة، تقنية تجميع ذات |
طريقة العملية: |
موجة مستمرة |
التكوين: |
نوع العملاقة |
معالجة المنتجات: |
صفيحة معدنية |
السمة: |
محرك سيرفو قابل للبرمجة |
الأداء: |
أعلى أداء |
السرعة: |
سريع سريع |
الدقة: |
الدقة |
الصيانة: |
منخفض الكلفة |
تقنية التجميع من ذوي الخبرة: |
جودة موثوقة |
خدمة ما بعد البيع من ذوي الخبرة: |
الحل والتدريب المقدم |

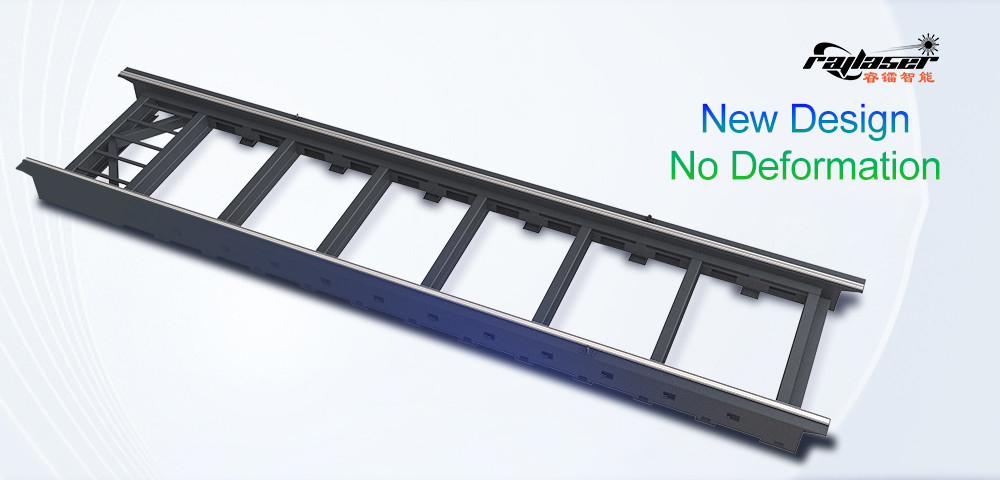

التصميم: |
لا تشوه |
التطبيق: |
قطع بالليزر |
المواد القابلة للتطبيق: |
المعدن |
الحالة: |
جديد |
نوع الليزر: |
ليزر الألياف |
منطقة القطع: |
1500 مم * 3000 مم |
سرعة القطع: |
0 ~ 100 م / دقيقة |
تنسيق الرسوم المدعومة: |
منظمة العفو الدولية ، PLT ، DXF ، BMP ، Dst ، Dwg ، LAS ، DXP |
سمك القطع: |
0~30مم |
باستخدام الحاسب الآلي أم لا: |
نعم.. |
وضع التبريد: |
تبريد المياه |
برنامج التحكم: |
Cypcut |
ماركة مصدر الليزر: |
ماكس رايكوس |
ماركة ليزر هيد: |
Raytools |
ماركة محرك سيرفو: |
ياسكاوا |
ماركة Guiderail: |
هيوين |
العلامة التجارية لنظام التحكم: |
Cypcut |
الوزن (كغ): |
3500 كجم |
النقاط الرئيسية للبيع: |
إنتاجية عالية، صيانة منخفضة |
ماركة العدسات البصرية: |
طول الموجة |
الضمان: |
3 سنوات |
الصناعات المطبقة: |
محلات مواد البناء، مصانع التصنيع، محلات تصليح الآلات، المزارع، أعمال البناء، الطاقة والتعدين، أخرى، |
تقرير اختبار الآلة: |
تم توفيرها |
الفيديو الخروج التفتيش: |
تم توفيرها |
ضمان المكونات الأساسية: |
3 سنوات |
المكونات الأساسية: |
وعاء الضغط، المحرك، التروس، علبة التروس، المحرك، PLC، ليزر أكثر سطوعًا عالي الجودة، تقنية تجميع ذات |
طريقة العملية: |
موجة مستمرة |
التكوين: |
نوع العملاقة |
معالجة المنتجات: |
صفيحة معدنية |
السمة: |
محرك سيرفو قابل للبرمجة |
الأداء: |
أعلى أداء |
السرعة: |
سريع سريع |
الدقة: |
الدقة |
الصيانة: |
منخفض الكلفة |
تقنية التجميع من ذوي الخبرة: |
جودة موثوقة |
خدمة ما بعد البيع من ذوي الخبرة: |
الحل والتدريب المقدم |
التصميم: |
لا تشوه |
هيمن على معالجة المعادن ذات التنسيقات الكبيرة بدقة قطع بزاوية 20 كيلو واط - 60 كيلو واط
صُممت لشركات بناء السفن ومصنعي معدات التعدين ومصنعي الفولاذ الهيكلي في جميع أنحاء جنوب شرق آسيا والمملكة العربية السعودية، توفر سلسلة Raylaser Gantry Pro قوة ونطاقًا لا مثيل لهما. مع ليزر الألياف عالي الطاقة (20 كيلو واط - 60 كيلو واط) و القطع المائل المتكامل (0–45°)، تعالج نظام الحامل الصناعي هذا صفائح تصل إلى 6 أمتار × 20 مترًا، وتتعامل مع الفولاذ الكربوني (40 مم+)، والفولاذ المقاوم للصدأ (30 مم+)، والألومنيوم (25 مم+) بسرعات إنتاجية.
قوة على نطاق الحامل
مصدر ليزر 60 كيلو واط كحد أقصى: يقطع الفولاذ الكربوني 40 مم بسرعة 1.5 متر/دقيقة
نظام سيرفو مزدوج الدفع: حركة سريعة 150 متر/دقيقة (تسارع 2G)
سعة 20 طن: يعالج أكوام الصفائح الكاملة دون فك اللفائف
قطع مائل متقدم
رأس مائل ثلاثي الأبعاد: يضبط تلقائيًا 0–45° لحواف جاهزة لللحام
±0.1° تفاوت الزاوية على الفولاذ 30 مم
برنامج CAM مع تداخل مائل تلقائي
مقاومة الصحراء والاستوائية
بصريات محكمة الإغلاق IP65 (العواصف الرملية السعودية)
خزائن كهربائية يتم التحكم في الرطوبة بها (مناخات الرياح الموسمية في جنوب شرق آسيا)
مبرد S&G 40HP للتشغيل المحيط عند 45 درجة مئوية
تكامل المصنع الذكي
مراقبة إنتاج إنترنت الأشياء: تتبع OEE في الوقت الفعلي عبر RayCloud
مغيرات فوهات وأجهزة استشعار ارتفاع أوتوماتيكية
متوافق مع أنظمة ناقل FMS
تصميم بدون توقف
نظام سكة حديد معياري للصيانة السريعة
حامل محاذي بالليزر مع تعويض حراري 0.03 مم/متر
| الموديل | منطقة القطع | طاقة الليزر | الحد الأقصى للسمك | إمكانية الميل | الطاقة |
|---|---|---|---|---|---|
| GP-6020 | 6 أمتار × 2 متر | 20–30 كيلو واط | 35 مم (CS) | 0–45° | 380 فولت/100 أمبير |
| GP-8025 | 8 أمتار × 2.5 متر | 30–40 كيلو واط | 40 مم (CS) | 0–45° | 380 فولت/150 أمبير |
| GP-1220 | 12 مترًا × 2 متر | 40–50 كيلو واط | 45 مم (CS) | 0–45° | 480 فولت/200 أمبير |
| GP-2060 | 20 مترًا × 6 أمتار | 50–60 كيلو واط | 50 مم (CS) | 0–45° | 480 فولت/400 أمبير (3 مراحل) |
CS=الفولاذ الكربوني • قياسي: رأس مائل Precitec HD • وحدة تحكم RayOS Pro
مقاومة الرياح الموسمية/الغبار: مكونات IP65 تصمد أمام رمال جدة ورطوبة بانكوك
توفير الطاقة: استهلاك طاقة 2.5 كيلو واط/ساعة عند 40 كيلو واط مقابل 6 كيلو واط/ساعة للبلازما
تقليل النفايات: قم بتداخل صفائح 8x12 مترًا مع 94% من استخدام المواد
الامتثال: شهادات السلامة CE و GCC و ASEAN
الدعم المحلي: فنيون في سنغافورة والرياض وكوالالمبور
|
|
|
|
|
|
||||
|
منطقة القطع
|
خصص وفقًا لتوافر ورشة العمل ومتطلبات الإنتاجية المطلوبة.
|
|
|
|
||||
|
مصدر الليزر
|
Max / Raycus / IPG / Boci / BWT
|
|
|
|
||||
|
طاقة الليزر
|
6000 واط ~ 50 كيلو واط متوفرة
|
|
|
|
||||
|
الحد الأقصى للتسارع
|
1.5G ~ 4G اختياري
|
|
|
|
||||
|
سرعة القطع
|
80 متر/دقيقة ~ 180 متر/دقيقة
|
|
|
|
||||
|
دقة تحديد المواقع
|
≤0.03 مم
|
|
|
|
||||
|
دقة إعادة التموضع
|
≤0.03 مم
|
|
|
|
||||
س: هل يمكنه قطع الحواف المائلة على الفولاذ المقاوم للصدأ 30 مم لأوعية الضغط؟
ج: نعم! يحقق طرازنا 50 كيلو واط دقة ±0.1° على SS 30 مم بسرعة 0.8 متر/دقيقة.
س: كيف تتعامل مع الصفائح التي يبلغ طولها 20 مترًا في مساحات محدودة؟
ج: نحن نقدم أنظمة السكك الحديدية المجزأة – قم بالتثبيت في خلجان 15 مترًا مع مجموعات التمديد.
س: ما هو التبريد المطلوب لليزر 60 كيلو واط في المملكة العربية السعودية؟
ج: تحافظ المبردات المتكاملة 40HP على مبرد 22 درجة مئوية في ورش العمل التي تبلغ 50 درجة مئوية.
س: هل التدريب على المشغل مشمول؟
ج: تدريب مجاني لمدة 5 أيام في الموقع + كتيبات متعددة اللغات (العربية/الملايو/التايلاندية).
س: كيف يحسن القطع المائل الإنتاجية؟
ج: القضاء على الطحن الثانوي:
تقليدي: طحن لمدة 45 دقيقة لكل وصلة
Gantry Pro: حواف مائلة مدمجة في تمريرة واحدة
*"تقوم Raylaser GP-2060 (60 كيلو واط) في حوض بناء السفن باتام بقطع ألواح الهيكل المائلة 40 مم في 8 دقائق – أسرع بنسبة 70% من البلازما. تم تحقيق عائد الاستثمار في 11 شهرًا."*
– مدير الإنتاج، PT Maritime Solutions Indonesia
